主要特點：
1、 臂架采用高強度鋼板HQ60/5.0，折彎焊接成型，受力大，強度高；
2、 H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、 轉臺雙向360°回轉，采用了齒輪傳動式減速機構；（具有自潤滑和自鎖功能）
4、 上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
5、 下車與上車互鎖，操作安全、可靠；
6、 上車操作通過節流閥實現無極調速；
7、 吊籃采用外置拉桿機械式調平，更加穩定和可靠；
8、 轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
|
車型號 |

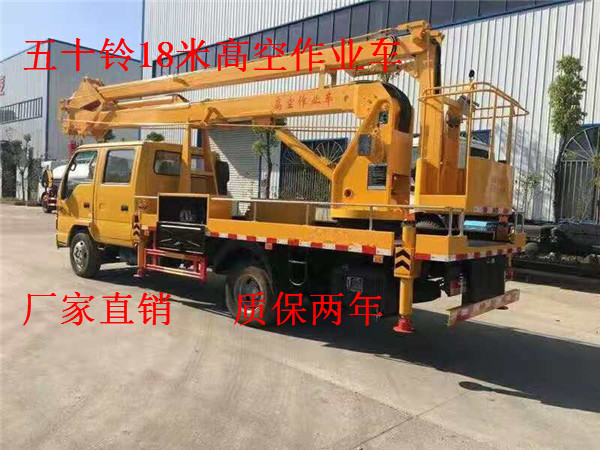

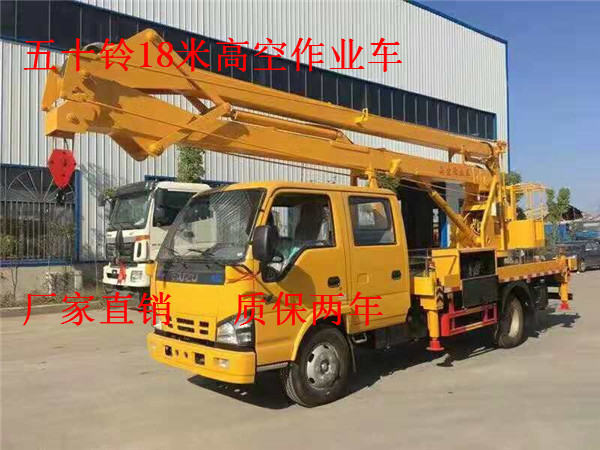

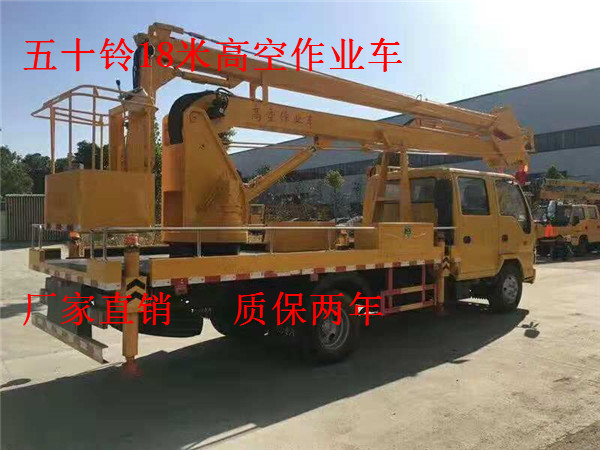

SZD5078JGKQ18型高空作業車 |
||||||||
|
主要技術參數 |
底盤型號 |
長×寬×高 |
后懸 |
總質量（Kg） |
軸距 |
發動機排放 |
|||
|
QL1070A5KWY |
8380×2320×3500 |
2450 |
6810 |
3815 |
國V |
||||
|
上裝基本配置 |
臂架 |
臂架形式 |
三節折臂 |
||||||
|
材料 |
HQ60/5mm |
||||||||
|
臂架截面 |
四邊形 |
||||||||
|
起伏角度 |
0°-70°(相對水平面) |
||||||||
|
作業工況 |
**作業高度 |
18m |
|||||||
|
**作業高度時作業幅度 |
1.6m |
||||||||
|
**作業幅度 |
7.5m |
||||||||
|
**作業幅度時作業高度 |
10.4m |
||||||||
|
回轉 |
雙向360°連續回轉 |
||||||||
|
吊臂 |
**起吊質量 |
900Kg |
|||||||
|
伸縮起重臂 |
無伸縮 |
||||||||
|
**起吊高度 |
8.3m |
||||||||
|
**起吊幅度 |
6.7m |
||||||||
|
起升機構 |
IQKN1B6Y；單繩拉力800 Kg |
||||||||
|
鋼絲繩 |
（40m）Φ8 |
||||||||
|
吊鉤 |
1T |
||||||||
|
支腿 |
支腿型式 |
前后H型 |
|||||||
|
支腿材料 |
型材Q345B/5mm |
||||||||
|
支腿跨距 |
縱向：4650（4160），橫向：3900 |
||||||||
|
液壓鎖 |
四個支腿都帶雙向液壓鎖 |
||||||||
|
后支腿頻閃燈 |
黃色；兩只 |
||||||||
|
|
|||||||||
|
車廂 |
材料 |
優質碳鋼及型材，鋪3㎜防滑花紋鋼板 |
|||||||
|
工具箱 |
1200*400*400；模具沖壓門，帶不銹鋼門鎖 |
||||||||
|
圍欄 |
Φ20不銹鋼管 |
||||||||
|
踏步 |
駕駛室左側帶上下踏步 |
||||||||
|
側、后防護 |
優質碳鋼冷彎型材；強度高 |
||||||||
|
輪罩 |
模具成型，美觀，強度高 |
||||||||
|
洗手水箱 |
無 |
||||||||
|
轉臺 |
立臂 |
低合金鋼板拼焊組成 |
|||||||
|
回轉支承 |
單排四點接觸球式帶外齒，QWD710.20A |
||||||||
|
減速機 |
齒輪傳動式，IHKN3B6Y |
||||||||
|
馬達 |
BMT-310 |
||||||||
|
吊籃 |
額定載荷 |
≤200Kg |
|||||||
|
尺寸 |
長X寬X高：1080X620X1150 |
||||||||
|
調平形式 |
外置拉桿機械調平 |
||||||||
|
保險帶 |
一副 |
||||||||
|
調平裝置 |
機械調平，拉桿外置 |
||||||||
|
液壓系統 |
液壓油箱 |
80L；帶液位表 |
|||||||
|
齒輪泵 |
定量泵，流量25ml/r |
||||||||
|
工作壓力 |
帶壓力表；16MPa |
||||||||
|
液壓閥組 |
集成電磁閥組 |
||||||||
|
油缸 |
11只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 |
||||||||
|
操作系統 |
支腿 |
手動操作，各支腿可單獨可調，上下車互鎖 |
|||||||
|
操作方式 |
手動和電動結合 |
||||||||
|
臂架動作 |
轉臺和吊籃電動雙位操作 |
||||||||
|
發動機啟動、熄火 |
轉臺和吊籃雙位操作 |
||||||||
|
發動機油門 |
手動拉線 |
||||||||
|
油漆 |
知名品牌油漆；顏色光滑，線條美觀； |
||||||||
|
標識及標牌 |
清晰、醒目、**不褪色 |
||||||||
